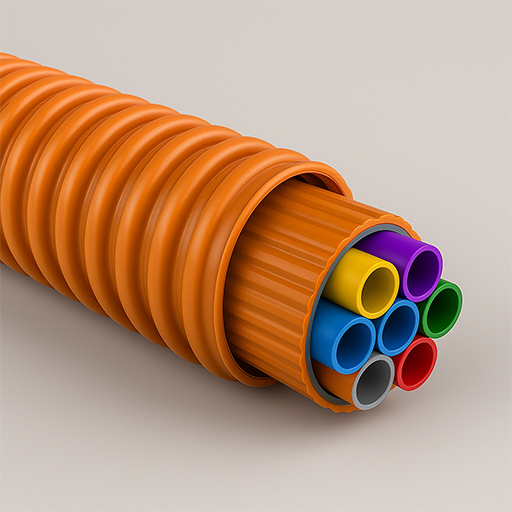

لوله پلی اتیلن سابداکت دار

گروه صنعتی البرز به عنوان بزرگترین تولید کننده محصولات شبکه مخابراتی توانسته است پس از تولید لوله های نسل اول و دوم PVC (صاف و کروگیت و سابداکت) در راستای خودکفایی کشور و با اتکا به دانش مهندسان و مدیران فرهیخته خود، اقدام به تولید نسل جدیدی از اجزای Passive مخابراتی نماید. نسل سوم لوله های مخابراتی با نام تجاری لوله های پلی اتیلن سابداکت دار (C.O.D) به همراه تجهیزات و اتصالات کامل آن میتواند جایگزین بسیار مناسبی نسبت به لوله های PVC و کروگیت و سابداکت 3 و 4 سوراخه در پروژه های زیر ساختی کشور (IT/CCTV ،FTTX) به شمار می آید. لوله اصلی ( کاور ) به شکل خرطومی طراحی گردیده و از جنس پلی اتیلن سخت می باشد. سابداکت های داخلی نیز با تنوع رنگ بندی از جنس پلی اتیلن بوده که از طریق جداره بیرونی به داخل لوله اصلی متصل ( فیوژن ) شده است. همچنین لوله های داخلی (سابداکت های رنگی ) نیز به دو روش 1. شیاردار 2. بدون شیار ( صاف ) طراحی گردیده است. شیارهای محوری منصوبه داخل سابداکت ها به مجریان کمک می کند تا عملیات کابل کشی با سهولت و سرعت و کیفیت اجرایی بیشتری صورت پذیرد. سابداکت های بدون شیار داخلی نیز همچون سابداکت های 3 و 4 کاناله سنتی با سطحی صیقلی تر از پیش ارائه گردد. امروزه لوله کروگیت پلی اتیلنی سابداکت دار ( C.O.D ) در سایز 110 با انواع 3 ، 4 ، 5 ،7 ، 9 سوراخه تولید و قابل تحویل می باشد . ضمنا این محصول در سایز 90 نیز به صورت سه سوراخه یا به صورت سفارشی قابل تحویل می باشد.

ملزومات لوله های : C.O.D

- لوله های 110 ( 3 ، 4 ، 5 ، 7 ، 9 سوراخه )

لوله های 90 ( 3 سوراخه )

مفصل 110

 هدف اصلی استفاده از آن حذف حوضچه و توجیه اقتصادی (وقت/هزینه) است. بین دو کلاف 250 متری بسته شده (به جای حوضچه) و یک متراژ 500 متری را می دهد.  تسریع در توسعه و بخش نگهداری ( ترمیم لوله و کابل )  در درجه دوم برای انشعاب یک لاین سابداکت یا کل لوله استفاده می شود. - مفصل 110

درپوش  در پوش انتهایی لوله :COD 1. تسهیل لوله گذاری در بستر خاک : پس از حفر کانال و شروع مرحله لوله گذاری، هنگام کشیدن لوله می توان از این درپوش کمک گرفت. 2. در پایان کار برای جلوگیری از ورود حشرات، گرد و غبار، هر جسم خارجی و همچنین پاک ماندن لوله جهت عبور فیبر از این درپوش استفاده می شود.

در پوش انتهایی سابداکت: در پایان کار، برای حفاظت سابداکت از ورود هرگونه نخاله و حشره و در نتیجه پاک ماندن محیط داخلی جهت ورود فیبر

ریوایندر

کلاف COD بر روی آن بسته می شود و با حرکت چرخشی آن کلاف به خوبی و با یک روند مناسب باز می شود و با سلامت کامل در کانال دفن می شود و یکپارچه و صاف درکف کانال قرار می گیرند. ممکن است با عدم استفاده از ریوایندر لوله فرم مناسبی در کانال نداشته باشد و شوت مناسبی نداشته باشیم.

جیگ و فیکسچر دو کلاف را به هم نزدیک می کند جهت ورود سابداکت ها در بوشن و استفاده از مفصل 110

کاتر لوله COD جهت برداشتن پوشش بیرونی لوله و آزاد کردن سابداکت ها به منظور استفاده از مفصل یا کانکتور
کانکتور ورود و خروج از حوضچه لوله C.O.D : جنس : پلی اتیلن سرعت عمل در جداسازی لوله از حوضچه آب بند شدن لوله در ورود و خروج از حوضچه تنوع تولید در سایزهای 3 ، 4 ، 5، 7 و 9 کاناله
