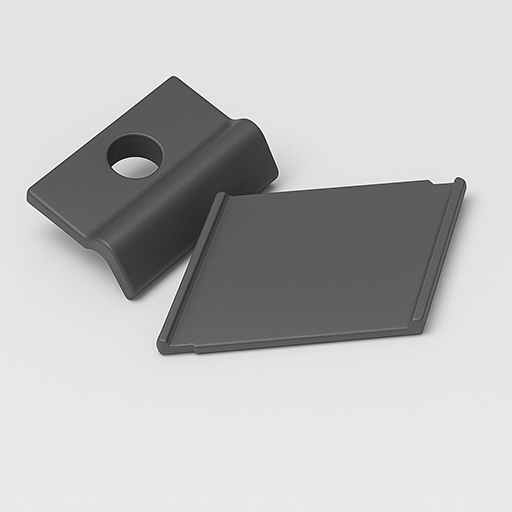

گاید و پد

• گاید :

  این قطعه یکی از اجزاء ادوات اتصال در سیستم پابند وسلو می باشد که وظیفه و نقش اصلی آن فراهم نمودن نشیمنگاهی مناسب جهت فنر و سلو بوده و اتصال آن به تراورس بتن از طریق پیچ و مهره صورت می پذیرد. وزن هر عدد گاید معادل 170 گرم می باشد.



• • مواد اولیه :مواد اولیه تولید گاید پلی آمید 6 یا 6.6 با 30% الیاف شیشه تقویت شده می باشد. کنترل ابعادی:بر اساس استاندارد MLASTD 105 D (بازرسی نرمال) و سطح کنترل 1 و 5/2 AQL انجام می شود.
  • استحکام ضربه ای :تست ضربه مطابق با استاندارد DAN 53453 صورت پذیرفته است. بر همین اساس استحکام ضربه ای ناچ (NOCTCBEB) حداقل معادل Kgr 6 بوده و بدون ناچ حداقل معادل K/m 40 می باشد.
  • استحکام کشش نهایی:تست کششی مطابق با استاندارد ASTM S 638 صورت پذیرفته و بر همین اساس حداقل MPa 110 و درصد ازدیاد طول نیز حداقل 3 درصد می باشد.



پدپلاستیکی :

این قطعه جهت توزیع تنش و دمپینگ بارهای محوری وارده به تراورس و ایزولاسیون ریل مورد استفاده قرار می گیرد. وزن هر قطعه به طور تقریبی معادل 161 گرم می باشد.

• مواد اولیه :اتیلن وینیل استات (EVA) ، درصد وینیل استات بین 6 تا 60 درصد می باشد.
• کنترل ابعادی:بر اساس استاندارد MLASTD 105 D (بازرسی نرمال) و سطح بازرسی 1 و 2.5 AQL انجام می شود.
• استحکام کششی :تست کششی مطابق با استاندارد ASTM- D 638 صورت پذیرفته و بر همین اساس حداقل MPa 9 و ازدیاد طول نیز حداقل 25 درصد می باشد.
• سختی :مطابق با استاندارد ASTM- D 2240 ، حداقل SHORE D -32 و حداکثر SHORE D -47 می باشد.



• فنرپابندوسلو (W 14) :

  این قطعه از دیگر اجزاء سیستم پابند ریل بوده که در جهت اتصال ریل به تراورس بتنی مورد استفاده قرار می گیرد و جنس آن از فولاد بوده و وزن تقریبی آن 492 – 504 گرم می باشد و کلیه آزمون های صورت گرفته بر روی این قطعه بر اساس استاندارد DIN 17221 (1.0970) SIV 38 صورت می پذیرد .

• استحکام کششی معادل N/mm² 1370 – 11800 می باشد.
• استحکام تسلیم معادل N/mm² 1030 می باشد.
• ازدیاد طول معادل LOS 5 Do 6%و سختی ریل 400 – 460 می باشد.
